বিবরণ

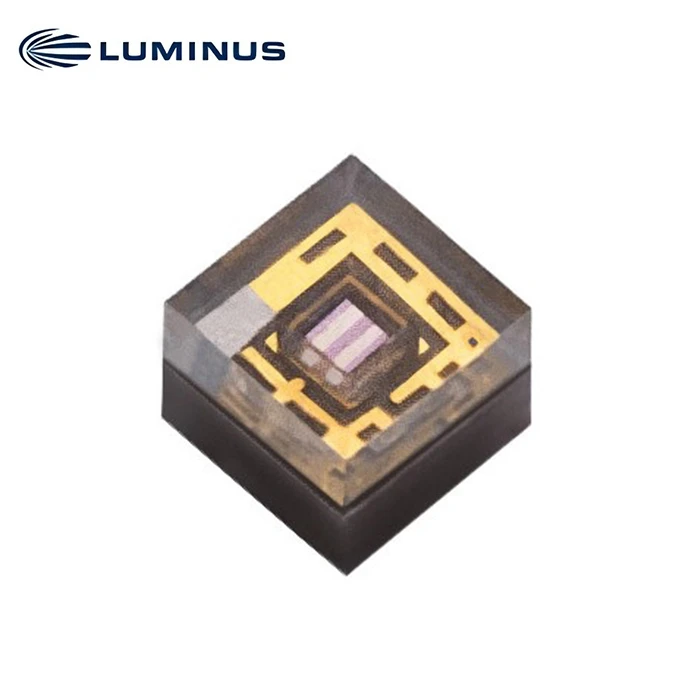

XBT-1313-UV সারফেস মাউন্ট UVC LED
বৈশিষ্ট্য
• উন্নত প্যাকেজিং প্রযুক্তি সহ সর্বশেষ প্রজন্মের XBT-1313 LED 10 মেগাওয়াটের বেশি সক্ষম করে।
• নির্গমন তরঙ্গদৈর্ঘ্য 270 nm এবং 280 nm এর মধ্যে
• আল্ট্রা-কম্প্যাক্ট ফর্ম ফ্যাক্টর: 1.3 মিমি x 1.3 মিমি
• ওয়াইড ভিউয়িং অ্যাঙ্গেল 150 ডিগ্রী
• ESD সুরক্ষা সহ উচ্চ নির্ভরযোগ্যতা প্যাকেজ
• স্ট্যান্ডার্ড SMD প্রক্রিয়া
• RoHS এবং REACH অনুগত
অ্যাপ্লিকেশন
• বায়ু পরিশোধন
• জল পরিশোধন
• পৃষ্ঠ নির্বীজন
• মেডিকেল ডিভাইস জীবাণুমুক্তকরণ
• যন্ত্রপাতি নির্বীজন
• খাদ্য ও পানীয় প্রস্তুতি
• উদ্যানপালন
XBT-1313-UV বিনিং গঠন
XBT-1313 LEDs 40 mA, 40 ms একক পালসের ড্রাইভ কারেন্টে পরীক্ষা করা হয় এবং নিম্নলিখিত রেডিওমেট্রিক ফ্লাক্স (FF) এবং তরঙ্গদৈর্ঘ্য (WWW) এবং ফরোয়ার্ড ভোল্টেজ বিনগুলির মধ্যে একটিতে স্থাপন করা হয়।
রেডিওমেট্রিক ফ্লাক্স বিনস
|
ফ্লাক্স বিন (এফএফ) |
নূন্যতম ফ্লাক্স (mW) |
সর্বোচ্চ ফ্লাক্স (mW) |
|
এএফ |
2 |
4 |
|
এজি |
4 |
6 |
|
এ.এইচ |
6 |
8 |
|
এজে |
8 |
10 |
|
বি.এ |
10 |
12 |
তরঙ্গদৈর্ঘ্য বিন
|
তরঙ্গদৈর্ঘ্য বিন (WWW) |
ন্যূনতম তরঙ্গদৈর্ঘ্য (nm) |
সর্বোচ্চ তরঙ্গদৈর্ঘ্য (nm) |
|
270 |
270 |
275 |
|
275 |
275 |
280 |
ফরোয়ার্ড ভোল্টেজ বিন
|
ভোল্টেজ বিন |
ন্যূনতম ফরোয়ার্ড ভোল্টেজ (V) |
সর্বোচ্চ ফরোয়ার্ড ভোল্টেজ (V) |
|
V2 |
4.5 |
5.0 |
|
V3 |
5.0 |
5.5 |
|
V4 |
5.5 |
6.0 |
|
V5 |
6.0 |
6.5 |
|
V6 |
6.5 |
7.0 |
|
V7 |
7.0 |
7.5 |
পার্ট নাম্বার অর্ডার করাটাকা
নীচের সারণীতে XBT-1313-UV LED-এর জন্য উপলব্ধ পার্ট নম্বর অর্ডার করা হয়েছে। অংশ সংখ্যা একটি বিন কিট, ফ্লাক্স এবং একটি গ্রুপ অন্তর্ভুক্ত
পৃষ্ঠা 2-এ বর্ণিত তরঙ্গদৈর্ঘ্যের বিনগুলি, যেগুলি একটি প্রদত্ত অর্ডারিং অংশ নম্বরের জন্য প্রেরণযোগ্য। স্বতন্ত্র প্রবাহ, তরঙ্গদৈর্ঘ্য বা ভোল্টেজ বিন অর্ডারযোগ্য নয়। তালিকাভুক্ত ফ্লাক্স বিন ন্যূনতম বিন পাঠানো হয় - উচ্চতর বিনগুলি লুমিনাসের বিবেচনার ভিত্তিতে অন্তর্ভুক্ত করা যেতে পারে।
|
তরঙ্গদৈর্ঘ্য পরিসীমা |
তরঙ্গদৈর্ঘ্য বিন |
রেডিওমেট্রিক ফ্লাক্স |
পার্ট নম্বর অর্ডার |
|
|
বিন কিট ফ্লাক্স কোড |
মিন. প্রবাহ |
|||
|
270-280 |
270, 275 |
এজি |
4 |
XBT-1313-UV-A150-AG270-00 |
|
এ.এইচ |
6 |
XBT-1313-UV-A150-AH270-00 |
||
অপটিক্যাল এবং বৈদ্যুতিক বৈশিষ্ট্য
|
প্যারামিটার |
প্রতীক |
সাধারণ |
ইউনিট |
|
পরীক্ষা বর্তমান |
যদি |
40 |
এমএ |
|
ন্যূনতম ফরোয়ার্ড ভোল্টেজ |
Vf-মিনিট |
4.5 |
V |
|
সাধারণ ফরোয়ার্ড ভোল্টেজ |
Vf-টাইপ |
6.5 |
V |
|
সর্বোচ্চ ফরোয়ার্ড ভোল্টেজ |
Vf-সর্বোচ্চ |
7.5 |
V |
|
FWHM |
Δλ |
10 |
nm |
|
দেখার কোণ |
2θ1/2 |
150 |
ডিগ্রী |
|
থার্মাল রেজিস্ট্যান্স (জংশন-সোল্ডার পয়েন্ট) |
আরথ |
20 |
ডিগ্রী / ডব্লিউ |
পরম সর্বোচ্চ রাtings
|
প্যারামিটার |
প্রতীক |
মান |
ইউনিট |
|
ফরোয়ার্ড কারেন্ট |
যদি-সর্বোচ্চ |
100 |
এমএ |
|
জংশন তাপমাত্রা |
টিজে |
85 |
ডিগ্রী সি |
