বিবরণ

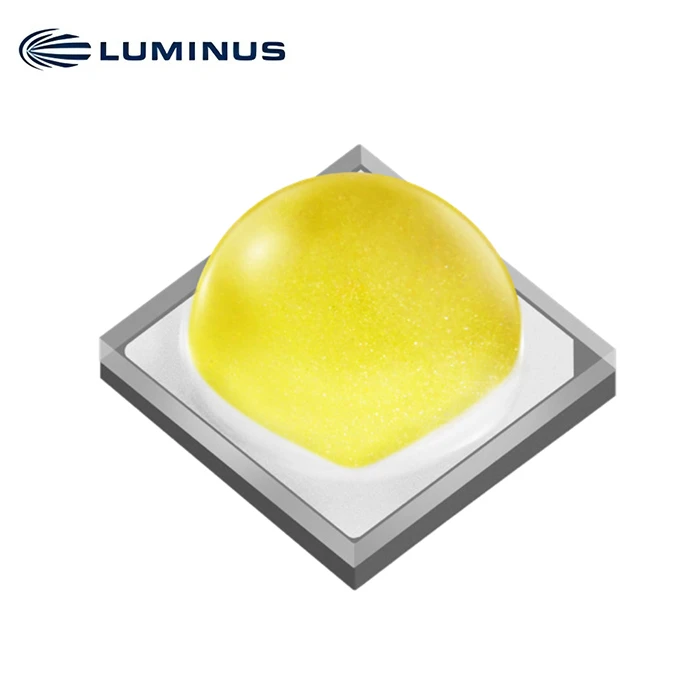

SST-36F-W-AL এফ-লাইন হাই পাওয়ার হোয়াইট এলইডি
বৈশিষ্ট্য
• একটি অপ্টিমাইজড সিরামিক প্যাকেজের ফ্লিপ চিপের একটি সাধারণ আলোর আউটপুট রয়েছে 741 lm @ 1.5 A, 85 ডিগ্রি (6500K)৷
• লুমেন কর্মক্ষমতা প্রতি চমৎকার খরচ.
• আলোকিত কার্যকারিতা: 176 lm/W @700 mA, 85 ডিগ্রি (6500K) পর্যন্ত
• সর্বাধিক ড্রাইভ বর্তমান: 3 A
• রঙের তাপমাত্রা: 5000K, 5700K, 6500K
• রঙ রেন্ডারিং সূচক: 65, 70
• নিম্ন তাপ প্রতিরোধের: 1.9 ডিগ্রী / ওয়াট
• স্ট্যান্ডার্ড ANSI-সামঞ্জস্যপূর্ণ কেন্দ্রীয় 4 ক্রোমাটিসিটি বিন।
• বৈদ্যুতিকভাবে বিচ্ছিন্ন তাপ পথ।
• ANSI/ESDA/JEDEC JS-001 প্রতি 8 kV HBM ESD রেটিং।
অ্যাপ্লিকেশন
• আউটডোর এবং রোডওয়ে আলো
• অন্দর এবং রৈখিক আলো
• স্টেডিয়াম লাইট
• ফ্লাড লাইট
• ওয়ার্ক লাইট
• পোর্টেবল লাইট
পার্ট নম্বর অর্ডার করা
|
সিআরআই |
সিসিটি |
আলোকিত প্রবাহ |
বর্ণময়তা বিন কিট৩ |
অর্ডার পার্ট নম্বর |
|
|
ন্যূনতম ফ্লাক্স বিন 1 |
ন্যূনতম ফ্লাক্স২ |
||||
|
মিনিট. 70 |
5000 K |
G1 |
680 এলএম |
502 |
SST-36F-WE50-AL-G1502 |
|
5700 K |
G1 |
680 এলএম |
572 |
SST-36F-WE57-AL-G1572 |
|
|
টাইপ. 70 মিনিট. 65 |
6500 K |
G1 |
680 এলএম |
652 |
SST-36F-WS65-AL-G1652 |
|
G1 |
680 এলএম |
705 |
SST-36F-WS65-AL-G1705 |
||
আলোকিত ফ্লাক্স বিনস
|
ফ্লাক্স বিন |
বিনিং @ 1500 mA |
পারস্পরিক ন্যূনতম ফ্লাক্স (lm) @ Tj=85 ডিগ্রি 2 |
||||
|
T=85 ডিগ্রি ১ j |
T=25 ডিগ্রি j |
|||||
|
ন্যূনতম ফ্লাক্স (এলএম) |
সর্বোচ্চ প্রবাহ (এলএম) |
ন্যূনতম ফ্লাক্স (এলএম) |
700 mA |
2000 mA |
3000 mA |
|
|
F9 |
640 |
680 |
711 |
320 |
819 |
1139 |
|
G1 |
680 |
720 |
756 |
340 |
870 |
1210 |
|
G2 |
720 |
760 |
800 |
360 |
922 |
1282 |
|
G3 |
760 |
815 |
844 |
380 |
973 |
1353 |
ফরোয়ার্ড ভোল্টেজ বিন
|
ভোল্টেজ বিন |
বিনিং @ 1500 mA, Tj= 85 ডিগ্রি |
|
|
ন্যূনতম ভোল্টেজ (V) |
সর্বোচ্চ ভোল্টেজ (V) |
|
|
ভিজে |
2.7 |
2.9 |
|
ভি.কে |
2.9 |
3.1 |
|
ভিএল |
3.1 |
3.3 |
ক্রোমাটিসিটি বিনিং স্থানাঙ্ক
|
সিসিটি |
বিন |
CIEx |
CIEy |
বিন |
CIEx |
CIEy |
বিন |
CIEx |
CIEy |
বিন |
CIEx |
CIEy |
|
5000K |
ডিএ |
0.3371 |
0.3490 |
ডিবি |
0.3376 |
0.3616 |
ডিসি |
0.3463 |
0.3687 |
ডিডি |
0.3451 |
0.3554 |
|
0.3451 |
0.3554 |
0.3463 |
0.3687 |
0.3551 |
0.3760 |
0.3533 |
0.3620 |
|||||
|
0.3440 |
0.3427 |
0.3451 |
0.3554 |
0.3533 |
0.3620 |
0.3515 |
0.3487 |
|||||
|
0.3366 |
0.3369 |
0.3371 |
0.3490 |
0.3451 |
0.3554 |
0.3440 |
0.3427 |
|||||
|
5700K |
সিএ |
0.3215 |
0.3350 |
সিবি |
0.3207 |
0.3462 |
সিসি |
0.3290 |
0.3538 |
সিডি |
0.3290 |
0.3417 |
|
0.3290 |
0.3417 |
0.3290 |
0.3538 |
0.3376 |
0.3616 |
0.3371 |
0.3490 |
|||||
|
0.3290 |
0.3300 |
0.3290 |
0.3417 |
0.3371 |
0.3490 |
0.3366 |
0.3369 |
|||||
|
0.3222 |
0.3243 |
0.3215 |
0.3350 |
0.3290 |
0.3417 |
0.3290 |
0.3300 |
|||||
|
6500K |
বি.এ |
0.3048 |
0.3207 |
বিবি |
0.3028 |
0.3304 |
বিসি |
0.3115 |
0.3391 |
বিডি |
0.3130 |
0.3290 |
|
0.3130 |
0.3290 |
0.3115 |
0.3391 |
0.3205 |
0.3481 |
0.3213 |
0.3373 |
|||||
|
0.3144 |
0.3186 |
0.3130 |
0.3290 |
0.3213 |
0.3373 |
0.3221 |
0.3261 |
|||||
|
0.3068 |
0.3113 |
0.3048 |
0.3207 |
0.3130 |
0.3290 |
0.3144 |
0.3186 |
|||||
|
বি.জি |
0.3144 |
0.3186 |
বি.এইচ |
0.3068 |
0.3113 |
|||||||
|
0.3221 |
0.3261 |
0.3144 |
0.3186 |
|||||||||
|
0.3231 |
0.3120 |
0.3161 |
0.3059 |
|||||||||
|
0.3161 |
0.3059 |
0.3093 |
0.2993 |
|||||||||
|
7500K |
এএ |
0.2950 |
0.297 |
খ্রি |
0.2984 |
0.3133 |
এজি |
0.3037 |
0.2937 |
এ.এইচ |
0.2980 |
0.2880 |
|
0.2920 |
0.306 |
0.3048 |
0.3207 |
0.3009 |
0.3042 |
0.2950 |
0.2970 |
|||||
|
0.2984 |
0.3133 |
0.3068 |
0.3113 |
0.3068 |
0.3113 |
0.3009 |
0.3042 |
|||||
|
0.3009 |
0.3042 |
0.3009 |
0.3042 |
0.3093 |
0.2993 |
0.3037 |
0.2937 |
পরম সর্বোচ্চ রেটিং
|
প্যারামিটার |
প্রতীক |
মূল্যবোধ |
ইউনিট |
|
|
ডিসি ফরোয়ার্ড কারেন্ট |
সর্বনিম্ন |
যদি মিন |
0.1 |
A |
|
সর্বোচ্চ |
যদি সর্বোচ্চ |
3.0 |
||
|
সার্জ কারেন্ট (টি<10 ms, Duty Cycle < 10%) |
I s সর্বোচ্চ |
5 |
||
|
বিপরীত ভোল্টেজ ( Ir= 10 mA) |
V r |
5 |
V |
|
|
শক্তি অপচয় |
পিডি |
10 |
W |
|
|
জংশন তাপমাত্রা |
T j |
150 |
ডিগ্রী |
|
|
অপারেটিং তাপমাত্রা পরিসীমা |
T opr |
-40 থেকে 100 |
||
|
স্টোরেজ তাপমাত্রা পরিসীমা |
T stg |
-40 থেকে 100 |
||
|
ESD ভোল্টেজ সহ্য করে ANSI/ESDA/JEDEC JS-001 (HBM) |
ভিইএসডি |
8 |
কেভি |
|
|
ESD ভোল্টেজ সহ্য করে ANSI/ESDA/JEDEC JS-002 (CDM) |
ভিসিডিএম |
1 |
||
বৈশিষ্ট্য
|
প্যারামিটার (যদি=1500 mA, Tj= 85 ডিগ্রি) |
প্রতীক |
মান |
ইউনিট |
|||
|
ডব্লিউএস |
আমরা |
|||||
|
কালার রেন্ডারিং ইনডেক্স1 (Tj=85 ডিগ্রি) |
সর্বনিম্ন |
অপরাধী |
65 |
70 |
||
|
সাধারণ |
সিআরআই টাইপ |
70 |
- |
|||
|
ফরোয়ার্ড ভোল্টেজ |
সর্বনিম্ন |
ভিএফ মিনিট |
2.7 |
V |
||
|
সাধারণ |
ভিএফ টাইপ |
3.0 |
||||
|
সর্বোচ্চ |
ভিএফ সর্বোচ্চ |
3.3 |
||||
|
দেখার কোণ |
2θ1/2 |
130 |
ডিগ্রী |
|||
|
ভোল্টেজের তাপমাত্রা সহগ |
ΔVf/ΔT |
-1.4 |
mV/ ডিগ্রি |
|||
|
বৈদ্যুতিক তাপীয় প্রতিরোধ (সোল্ডার পয়েন্ট থেকে জংশন)2 |
আরথ জেএস নির্বাচন |
1.9 |
ডিগ্রী / ডব্লিউ |
|||
