বিবরণ

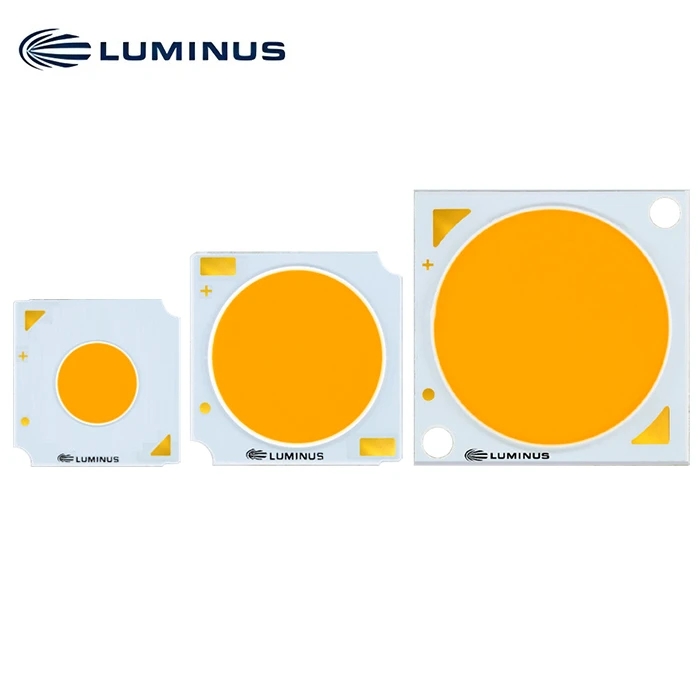

জেনারেশন 4 কাস্টম কালার COB অ্যারে LED স্পেশালিটি লাইটিং
বৈশিষ্ট্য
• উচ্চ কনটাস্ট, প্রাণবন্ত রং
• রেড মিট লাইট, 7,400lm @ Tj=85ºC পর্যন্ত
• মার্বেলযুক্ত মাংসের আলো, 9,900lm @ Tj=85ºC পর্যন্ত
• অত্যন্ত উচ্চ স্বরগ্রাম এলাকা সূচক
• অপারেটিং পাওয়ার পরিসীমা ~15W থেকে 130 W
• 3 SDCM কালার বিনিং নির্ভুলতা
• চমৎকার অপটিক্যাল নির্গমন অভিন্নতা এবং কোণ সামঞ্জস্যের উপর রঙ
• ব্যতিক্রমী দীর্ঘমেয়াদী রঙের স্থায়িত্ব
• প্যাকেজ তাপ পরিবাহিতা শিল্প গড়ের চেয়ে বেশি
• পরিবেশগতভাবে বন্ধুত্বপূর্ণ: RoHS এবং REACH অনুগত
• UL স্বীকৃত, ফাইল # E465703
অ্যাপ্লিকেশন
• স্পটলাইট/ট্র্যাক লাইট
• ডাউনলাইট
• দোকান আলো
• আতিথেয়তা আলো
• স্থাপত্য এবং বিশেষত্ব
• রাস্তার আলো
• পার্কিং লট এবং এলাকা আলো
• টানেল আলো
পার্ট নম্বর অর্ডার করা
নিম্নোক্ত সারণীগুলি সাধারণ ফ্লাক্স সহ পণ্যগুলি বর্ণনা করে এবং সর্বনিম্ন ফ্লাক্স সাধারণ কারেন্টে পরিমাপ করা হয় এবং Tj=85ºC এ নির্দিষ্ট করা হয়। 25ºC এ মান গণনা করা হয় এবং শুধুমাত্র রেফারেন্সের জন্য দেখানো হয়।
|
আউটপুট ফ্লাক্স (lm) |
বর্ণনা |
LES ব্যাস (মিমি) |
টাইপ কারেন্ট (mA) |
অর্ডার পার্ট নম্বর |
||
|
টাইপ (85ºC) |
মিন. (85ºC) |
টাইপ (গণনা করা) (25ºC) |
3 SDCM |
|||
|
235 |
220 |
250 |
লাল মাংস |
4.5 |
120 |
CXM-4-18-70-36-AC48-F5-3 |
|
315 |
290 |
335 |
মার্বেল মাংস |
CXM-4-30-70-36-AC48-F5-3 |
||
|
355 |
330 |
380 |
লাল মাংস |
6.3 |
150 |
CXM-6-18-70-36-AC48-F5-3 |
|
470 |
435 |
505 |
মার্বেল মাংস |
CXM-6-30-70-36-AC48-F5-3 |
||
|
835 |
775 |
895 |
লাল মাংস |
9.8 |
360 |
CXM-9-18-70-36-AC48-F5-3 |
|
1,115 |
1,035 |
1,190 |
মার্বেল মাংস |
CXM-9-30-70-36-AC48-F5-3 |
||
|
1,075 |
1,000 |
1,150 |
লাল মাংস |
11.7 |
450 |
CXM-11-18-70-36-AA48-F5-3 |
|
1,435 |
1,335 |
1,535 |
মার্বেল মাংস |
CXM-11-30-70-36-AA48-F5-3 |
||
|
1,225 |
1,140 |
1,310 |
লাল মাংস |
14.5 |
500 |
CLM-14-18-70-36-AC48-F5-3 |
|
1,630 |
1,515 |
1,745 |
মার্বেল মাংস |
CLM-14-30-70-36-AC48-F5-3 |
||
|
1,760 |
1,635 |
1,885 |
লাল মাংস |
14.5 |
720 |
CXM-14-18-70-36-AC48-F5-3 |
|
2,350 |
2,185 |
2,515 |
মার্বেল মাংস |
CXM-14-30-70-36-AC48-F5-3 |
||
|
2,645 |
2,460 |
2,830 |
লাল মাংস |
22.0 |
1,050 |
CLM-22-18-70-36-AC48-F5-3 |
|
3,525 |
3,280 |
3,770 |
মার্বেল মাংস |
CLM-22-30-70-36-AC48-F5-3 |
||
CXM-4 অপারেটিং চরিত্রস্টিকস1
|
প্যারামিটার |
প্রতীক |
সর্বনিম্ন |
সাধারণ |
সর্বোচ্চ |
ইউনিট |
|
ফরোয়ার্ড কারেন্ট2 |
যদি |
120 |
400 |
এমএ |
|
|
ফরোয়ার্ড ভোল্টেজ3 |
ভিএফ |
31.0 |
33.8 |
37.0 |
V |
|
শক্তি |
4.0 |
15.7 |
W |
||
|
অপারেটিং কেস তাপমাত্রা |
T c |
120 |
ºC |
||
|
হালকা নির্গত পৃষ্ঠ ব্যাস |
LES |
4.5 |
মিমি |
||
|
থার্মাল রেজিস্ট্যান্স (জাংশন-থেকে-কেস) |
Θjc |
1.43 |
ºC/W |
||
|
জংশন তাপমাত্রা |
টিজে |
140 |
ºC |
||
|
দেখার কোণ |
120 |
ডিগ্রী |
CXM-6 অপারেটিং চরিত্রস্টিকস1
|
প্যারামিটার |
প্রতীক |
সর্বনিম্ন |
সাধারণ |
সর্বোচ্চ |
ইউনিট |
|
ফরোয়ার্ড কারেন্ট2 |
যদি |
150 |
450 |
এমএ |
|
|
ফরোয়ার্ড ভোল্টেজ3 |
ভিএফ |
31.0 |
33.3 |
37.0 |
V |
|
শক্তি |
5.0 |
17.1 |
W |
||
|
অপারেটিং কেস তাপমাত্রা |
T c |
120 |
ºC |
||
|
হালকা নির্গত পৃষ্ঠ ব্যাস |
LES |
6.3 |
মিমি |
||
|
থার্মাল রেজিস্ট্যান্স (জাংশন-থেকে-কেস) |
Θjc |
1.0 |
ºC/W |
||
|
জংশন তাপমাত্রা |
টিজে |
140 |
ºC |
||
|
দেখার কোণ |
120 |
ডিগ্রী |
CXM-9 অপারেটিং চরিত্রস্টিকস1
|
প্যারামিটার |
প্রতীক |
সর্বনিম্ন |
সাধারণ |
সর্বোচ্চ |
ইউনিট |
|
ফরোয়ার্ড কারেন্ট2 |
যদি |
360 |
1,100 |
এমএ |
|
|
ফরোয়ার্ড ভোল্টেজ3 |
ভিএফ |
31.0 |
33.5 |
37.0 |
V |
|
শক্তি |
12.1 |
41.9 |
W |
||
|
অপারেটিং কেস তাপমাত্রা |
T c |
120 |
ºC |
||
|
হালকা নির্গত পৃষ্ঠ ব্যাস |
LES |
9.8 |
মিমি |
||
|
থার্মাল রেজিস্ট্যান্স (জাংশন-থেকে-কেস) |
Θjc |
0.32 |
ºC/W |
||
|
জংশন তাপমাত্রা |
টিজে |
140 |
ºC |
||
|
দেখার কোণ |
120 |
ডিগ্রী |
CXM-11 অপারেটিং চারিত্রিকs1
|
প্যারামিটার |
প্রতীক |
সর্বনিম্ন |
সাধারণ |
সর্বোচ্চ |
ইউনিট |
|
ফরোয়ার্ড কারেন্ট2 |
যদি |
450 |
1,300 |
এমএ |
|
|
ফরোয়ার্ড ভোল্টেজ3 |
ভিএফ |
31.0 |
33.7 |
37.0 |
V |
|
শক্তি |
15.1 |
49.3 |
W |
||
|
অপারেটিং কেস তাপমাত্রা |
T c |
120 |
ºC |
||
|
হালকা নির্গত পৃষ্ঠ ব্যাস |
LES |
11.6 |
মিমি |
||
|
থার্মাল রেজিস্ট্যান্স (জাংশন-থেকে-কেস) |
Θjc |
0.29 |
ºC/W |
||
|
জংশন তাপমাত্রা |
টিজে |
140 |
ºC |
||
|
দেখার কোণ |
120 |
ডিগ্রী |
CLM-14 অপারেটিং বৈশিষ্ট্য1
|
প্যারামিটার |
প্রতীক |
সর্বনিম্ন |
সাধারণ |
সর্বোচ্চ |
ইউনিট |
|
ফরোয়ার্ড কারেন্ট2 |
যদি |
500 |
1,800 |
এমএ |
|
|
ফরোয়ার্ড ভোল্টেজ3 |
ভিএফ |
31.0 |
33.5 |
37.0 |
V |
|
শক্তি |
16.6 |
68.7 |
W |
||
|
অপারেটিং কেস তাপমাত্রা |
T c |
120 |
ºC |
||
|
হালকা নির্গত পৃষ্ঠ ব্যাস |
LES |
14.5 |
মিমি |
||
|
থার্মাল রেজিস্ট্যান্স (জাংশন-থেকে-কেস) |
Θjc |
0.25 |
ºC/W |
||
|
জংশন তাপমাত্রা |
টিজে |
140 |
ºC |
||
|
দেখার কোণ |
120 |
ডিগ্রী |
CXM-14 অপারেটিং চারিত্রিকs1
|
প্যারামিটার |
প্রতীক |
সর্বনিম্ন |
সাধারণ |
সর্বোচ্চ |
ইউনিট |
|
ফরোয়ার্ড কারেন্ট2 |
যদি |
720 |
2,000 |
এমএ |
|
|
ফরোয়ার্ড ভোল্টেজ3 |
ভিএফ |
31.0 |
33.5 |
37.0 |
V |
|
শক্তি |
24.1 |
75.6 |
W |
||
|
অপারেটিং কেস তাপমাত্রা |
T c |
120 |
ºC |
||
|
হালকা নির্গত পৃষ্ঠ ব্যাস |
LES |
14.5 |
মিমি |
||
|
থার্মাল রেজিস্ট্যান্স (জাংশন-থেকে-কেস) |
Θjc |
0.23 |
ºC/W |
||
|
জংশন তাপমাত্রা |
টিজে |
140 |
ºC |
||
|
দেখার কোণ |
120 |
ডিগ্রী |
CLM-22 অপারেটিং বৈশিষ্ট্য1
|
প্যারামিটার |
প্রতীক |
সর্বনিম্ন |
সাধারণ |
সর্বোচ্চ |
ইউনিট |
|
ফরোয়ার্ড কারেন্ট2 |
যদি |
1,050 |
3,500 |
এমএ |
|
|
ফরোয়ার্ড ভোল্টেজ3 |
ভিএফ |
31.0 |
33.5 |
37.0 |
V |
|
শক্তি |
35.2 |
131.3 |
W |
||
|
অপারেটিং কেস তাপমাত্রা |
T c |
120 |
ºC |
||
|
হালকা নির্গত পৃষ্ঠ ব্যাস |
LES |
22.5 |
মিমি |
||
|
থার্মাল রেজিস্ট্যান্স (জাংশন-থেকে-কেস) |
Θjc |
0.14 |
ºC/W |
||
|
জংশন তাপমাত্রা |
টিজে |
140 |
ºC |
||
|
দেখার কোণ |
120 |
ডিগ্রী |
