বিবরণ

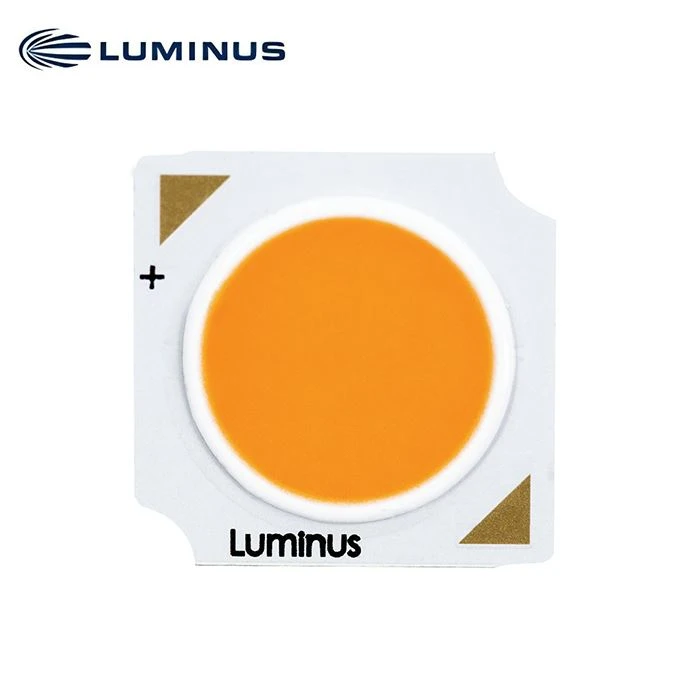

জেনারেশন 3 CIM-9 COB অ্যারে সাদা LED
লুমিনাস চিপ-অন-বোর্ড (সিওবি) এলইডি সিরিজ উচ্চ কার্যক্ষমতার আলোকসজ্জা অ্যাপ্লিকেশনের জন্য ডিজাইন করা একটি সম্পূর্ণ আলোক শ্রেণির সমাধান সরবরাহ করে। নির্বাচনটি 400lm এর কম থেকে 10,000lm পর্যন্ত বিস্তৃত লুমেন পরিসর কভার করে, সমস্ত প্রধান রঙের তাপমাত্রা এবং 2700K এবং 3000K এবং R9-এ 97-এর বেশি রঙ রেন্ডারিং প্রদান করতে পারে।
বৈশিষ্ট্য
• উচ্চ লুমেন আউটপুট এবং কার্যকারিতা সাধারণত
• 905 lm, 148 LPW @ 3000K, 80CRI, TJ=85ºC
• 1,030 lm, 169 LPW @ 5000K, 70CRI, TJ=85ºC
• CCT পরিসর 2700K, 3000K, 3500K, 4000K, 5000K এবং 6500K
• 80 বা 90 CRI মিনিট। 95 মিনিট পর্যন্ত উষ্ণ সাদা মধ্যে
• 3 SDCM কালার বিনিং নির্ভুলতা
• চমৎকার অপটিক্যাল নির্গমন অভিন্নতা এবং কোণ সামঞ্জস্যের উপর রঙ
• ব্যতিক্রমী দীর্ঘমেয়াদী রঙের স্থায়িত্ব
• অভিন্ন তাপ ছড়ানোর জন্য উচ্চতর তাপ পরিবাহিতা
• পরিবেশগতভাবে বন্ধুত্বপূর্ণ: RoHS এবং REACH অনুগত
অ্যাপ্লিকেশন
• স্পটলাইট/ট্র্যাক লাইট
• ডাউনলাইট
• দোকান আলো
• আতিথেয়তা আলো
• স্থাপত্য এবং বিশেষত্ব
• রাস্তার আলো
• পার্কিং লট এবং এলাকা আলো
• টানেল আলো
রঙ তাপমাত্রা, CRI এবং R9 মূল্যবোধ
|
রঙ তাপমাত্রা |
XX মান |
সিআরআই |
*R9 |
|
4000K, 5000K, 6500K |
70 |
>70 |
- |
|
2700K, 3000K, 3500K, 4000K, 5000K, 6500K |
80 |
>80 |
>0 |
|
2700K, 3000K, 3500K, 4000K, 5000K |
90 |
>90 |
>50 |
|
2700K, 3000K |
95 |
>95 |
>85 |
|
3500K,, 4000K, 5000K |
>75 |
সিআইএম-9 অংশ সংখ্যা
নিম্নলিখিত সারণীগুলি সাধারণত 180mA-এ পরিমাপিত এবং Tj=85ºC-তে নির্দিষ্ট করা সাধারণ ফ্লাক্স এবং সর্বনিম্ন ফ্লাক্স সহ পণ্যগুলি বর্ণনা করে৷ 25ºC এ মান গণনা করা হয় এবং শুধুমাত্র রেফারেন্সের জন্য দেখানো হয়।
|
সিসিটি |
আউটপুট প্রবাহ (lm) |
রেফারেন্স |
রঙ রেন্ডারিং সূচক |
অর্ডার অংশ সংখ্যা |
|
|
টাইপ (85ºC) |
মিন.. (85ºC) |
টাইপ. (গণনা করা) (25ºC) |
সিআরআই (মিনিট) |
3-পদক্ষেপ ম্যাকঅ্যাডাম উপবৃত্ত |
|
|
2700K |
855 |
795 |
925 |
80 |
CIM-9-27-80-36-AC30-F4-3 |
|
705 |
655 |
760 |
90 |
CIM-9-27-90-36-AC30-F4-3 |
|
|
675 |
630 |
730 |
95 |
CIM-9-27-95-36-AC30-F4-3 |
|
|
3000K |
905 |
840 |
975 |
80 |
CIM-9-30-80-36-AC30-F4-3 |
|
760 |
705 |
820 |
90 |
CIM-9-30-90-36-AC30-F4-3 |
|
|
710 |
660 |
765 |
95 |
CIM-9-30-95-36-AC30-F4-3 |
|
|
3500K |
930 |
865 |
1,005 |
80 |
CIM-9-35-80-36-AC30-F4-3 |
|
775 |
720 |
835 |
90 |
CIM-9-35-90-36-AC30-F4-3 |
|
|
740 |
690 |
800 |
95 |
CIM-9-35-95-36-AC30-F4-3 |
|
|
4000K |
1,015 |
945 |
1,095 |
70 |
CIM-9-40-70-36-AC30-F4-3 |
|
945 |
880 |
1,020 |
80 |
CIM-9-40-80-36-AC30-F4-3 |
|
|
820 |
765 |
885 |
90 |
CIM-9-40-90-36-AC30-F4-3 |
|
|
760 |
705 |
820 |
95 |
CIM-9-40-95-36-AC30-F4-3 |
|
|
সিসিটি |
আউটপুট প্রবাহ (lm) |
রেফারেন্স |
রঙ রেন্ডারিং সূচক |
অংশ সংখ্যা |
||
|
টাইপ (85ºC) |
মিন.. (85ºC) |
টাইপ. (গণনা করা) (25ºC) |
সিআরআই (মিনিট) |
5-পদক্ষেপ ম্যাকঅ্যাডাম উপবৃত্ত |
3-পদক্ষেপ ম্যাকঅ্যাডাম উপবৃত্ত |
|
|
5000K |
1,030 |
960 |
1,110 |
70 |
CIM-9-50-70-36-AC30-F4-5 |
CIM-9-50-70-36-AC30-F4-3 |
|
950 |
885 |
1,025 |
80 |
CIM-9-50-80-36-AC30-F4-5 |
CIM-9-50-80-36-AC30-F4-3 |
|
|
825 |
765 |
890 |
90 |
CIM-9-50-90-36-AC30-F4-5 |
CIM-9-50-90-36-AC30-F4-3 |
|
|
760 |
705 |
820 |
95 |
CIM-9-50-95-36-AC30-F4-5 |
CIM-9-50-95-36-AC30-F4-3 |
|
|
6500K |
1,030 |
960 |
1,110 |
70 |
CIM-9-65-70-36-AC30-F4-5 |
CIM-9-65-70-36-AC30-F4-3 |
|
945 |
880 |
1,020 |
80 |
CIM-9-65-80-36-AC30-F4-5 |
CIM-9-65-80-36-AC30-F4-3 |
|

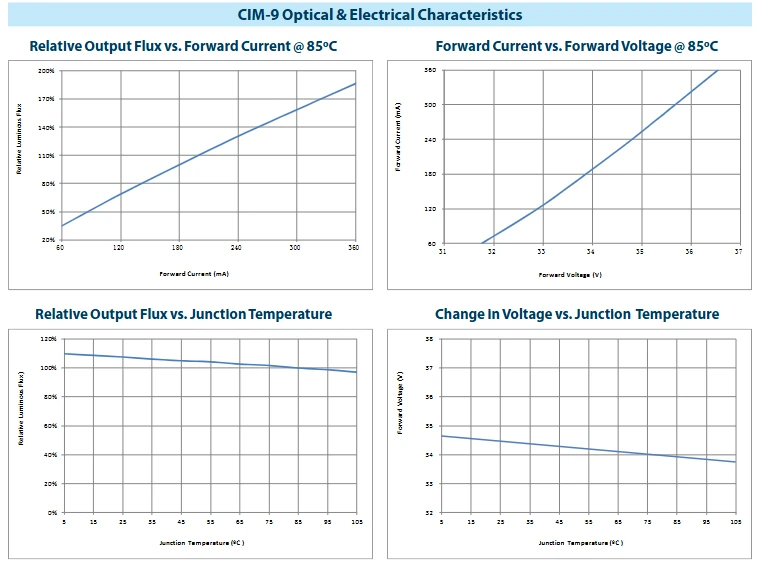

CIM-9 অপারেটিং বৈশিষ্ট্য1
অপটিক্যাল বৈশিষ্ট্য
|
প্যারামিটার |
প্রতীক |
সর্বনিম্ন |
সাধারণ |
সর্বোচ্চ |
ইউনিট |
|
ফরোয়ার্ড কারেন্ট2 |
যদি |
180 |
360 |
এমএ |
|
|
ফরোয়ার্ড ভোল্টেজ3 |
ভিএফ |
31.8 |
33.8 |
35.8 |
V |
|
শক্তি |
6.1 |
13.2 |
W |
||
|
অপারেটিং কেস তাপমাত্রা4 |
T c |
105 |
ºC |
||
|
হালকা নির্গত পৃষ্ঠ ব্যাস |
LES |
9.6 |
মিমি |
||
|
থার্মাল রেজিস্ট্যান্স (জাংশন-থেকে-কেস) |
Θjc |
0.9 |
ºC/W |
||
|
জংশন তাপমাত্রা |
টিজে |
140 |
ºC |
||
|
দেখার কোণ |
120 |
ডিগ্রী |
